【產品用途】
BQ41F保溫夾套式球閥系列主要適用于石油、化工、制藥、冶金、電力等各類系統中，以輸送常溫下會凝固的高粘度介質。其球閥的夾套焊接在閥門的兩端密封面之間，閥門的側面和底部設有夾套的標準連接口。由于增加了夾套，此種閥門的端部連接尺寸比同一規格的尺寸大一到兩個規格。閥門的端部連接型式有法蘭和對夾兩種。夾套中可自由的通過蒸汽其他熱保溫介質，確保粘稠的介質順暢的通過閥門。
【產品特點】
1、保溫夾套式球閥既能防止管路中粘稠的介質凝固，又能降低管路中低溫介質的熱量損失;
2、采用鋼管焊接夾套比鑄造的更加耐壓、牢固和可靠;
3、由于閥門的通徑與管道內徑一致，介質呈直線流動，流阻小，適用于易凝固、高粘性液體介質;
4、保溫球閥閥體采用整體(一片式)結構，體積小，其重量比同類球閥的體積小、重量輕。
【執行標準】
設計規范： GB/T 12237 API 6D API 608 BS 5351
法蘭連接： GB/T 9113 ASME B16.5
試驗與檢驗：GB/T 13927 API 598 API 6D
【結構示意圖】

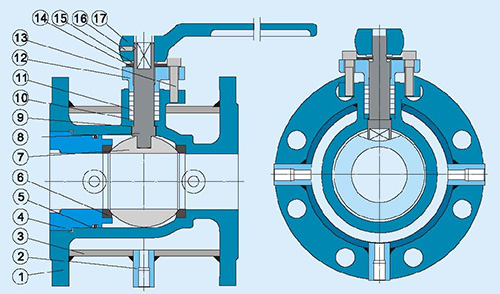

圖中數字解析：1表示閥體，2表示連接口，3表示夾套，4表示鎖緊螺母，5表示O型圈，6表示密封圈，7表示球體，8表示閥桿，9表示墊片，10表示填料墊，11表示填料，12表示填料壓蓋，13表示螺釘，14表示定位片，15表示擋圈，16表示螺釘，17表示手柄。
【主要外形尺寸】
| PN | DN | NPS | A | A1 | do | H | H1 | H2 | H3 | W | M | L | L1 | E | 法蘭規格 |
1.0MPa
1.6MPa
2.5MPa
4.0MPa
CLASS150
CLASS300 | 15 | 1/2 | 110 | 50 | 15 | 63 | 101 | 126 | - | 130 | ZG3/4 | 147 | 110 | 58.5 | DN40(1 1/2) |
| 20 | 3/4 | 117 | 55 | 20 | 82 | 101 | 126 | - | 160 | ZG3/4 | 147 | 117 | 58.5 | DN40(1 1/2) |
| 25 | 1 | 127 | 60 | 25 | 85 | 106 | 137 | - | 160 | ZG3/4 | 156 | 127 | 63.5 | DN50(2) |
| 40 | 1 1/2 | 165 | 80 | 40 | 100 | 125 | 169 | - | 230 | ZG3/4 | 181 | 165 | 62.5 | DN65(2 1/2) |
| 50 | 2 | 178 | 90 | 51 | 153 | 135 | 179 | 576 | 230 | ZG3/4 | 218 | 178 | 68 | DN80(3) |
| 80 | 3 | 229 | 120 | 76 | 195 | 217 | 258 | 643 | 400 | ZG3/4 | 275 | 229 | 82 | DN150(6) |
| 100 | 4 | 254 | 140 | 102 | 213 | 265 | 322 | 715 | 700 | ZG3/4 | 300 | 254 | 83 | DN200(8) |
| 150 | 6 | 292 | 160 | 152 | 235 | 355 | 415 | 848 | 1100 | ZG1 | 403 | 292 | 95 | DN250(10) |
| 200 | 8 | 330 | 180 | 203 | 342 | 410 | 527 | 903 | 1500 | ZG1 | 492 | 330 | 100 | DN300(12) |
