VQ347H、VQ647H、VQ947H調節V型球閥

【產品用途】

VQ347H、VQ647H、VQ947H調節V型球閥由于球芯帶有V型結構,對閥座具有剪切作用。因此適用于造紙、化工、冶金等工業企業中含有纖維或微小固體顆粒的懸濁液介質中對有關工藝參數的控制,特別適用于制漿、造紙生產過程中的紙漿、白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節。

【結構特點】

1、V型球閥具有彈性負荷壓力輔助密封座保證閥座與球芯自努至終的緊密接觸。

2、V型球閥具有整體式的閥體結構,不存在產生潛在泄漏的可能。

3、V型球閥具有等百分比特性,有很寬的控制范圍和特別穩定的控制過程,可廣泛用應于多種工藝流程中。

4、V型球閥的閥桿和球芯采用漸開線花鍵連接,當齒廓受載時,齒上有徑向力能起自動定心作用,且各齒受力均勻使之強度高、壽命長。

【性能參數】

調節V型球閥型號 Qv347H-16C Qv347Y-16P
工作壓力(Mpa) 1.6
適用溫度(℃) -29~180 -29~425
適用介質 控制紙漿、污水、含固體和微小固體顆粒
材料 閥體 鑄鋼 鑄不銹鋼
閥桿 鉻不銹鋼 不銹鋼
密封面 鉻不銹鋼 堆硬質合金
填料 柔性石墨
【外形和連接尺寸】
公稱或壓力級 公稱通徑 尺寸
(mm) (in) W L W1 L1 d d1 H1 H
PN1.6MPa 25 1 50 - 25 - 64 38 57 200
40 1 1/2 60 - 25 - 82 49 63 205
50 2 75 124 32 62 100 60 92 225
65 2 1/2 80 145 38 72.5 120 75 100 235
80 3 100 165 45 82.5 131 89 108 260
100 4 115 194 50 97 158 113 117 270
125 5 135 210 55 105 180 140 140 320
150 6 160 229 65 114.5 216 164 177 340
200 8 200 243 80 121.5 268 205 200 390
250 10 240 297 90 148.5 326 259 252 420
300 12 - 338 - 169 - 300 270 510
PN2.5MPa 25 1 50 - 25 - 64 49 57 200
40 1 1/2 60 - 25 - 82 60 63 205
50 2 75 124 32 62 100 75 92 225
65 2 1/2 85 145 38 72.5 120 89 100 235
80 3 100 165 45 82.5 131 113 108 260
100 4 115 194 50 97 158 140 117 270
125 5 135 210 55 105 180 164 140 320
150 6 160 229 65 114.5 216 205 177 340
200 8 200 243 80 121.5 268 259 200 390
250 10 240 297 92 148.5 326 300 252 420
300 12 - 338 - 169 - 38 270 510
CIASS150 25 - 50 - 25 - 64 49 57 200
40 1 1/2 65 - 25 - 82 60 63 205
50 2 75 124 32 62 100 75 92 225
65 2 1/2 85 145 38 72.5 120 89 100 235
80 3 100 165 45 82.5 131 113 108 260
100 4 115 194 50 97 158 140 117 270
125 5 135 210 55 105 180 140 140 320
150 6 160 229 65 114.5 216 164 177 340
200 8 200 243 80 121.5 268 205 200 390
250 10 240 297 92 148.5 326 259 252 420
300 12 - 338 - 169 - 300 270 510

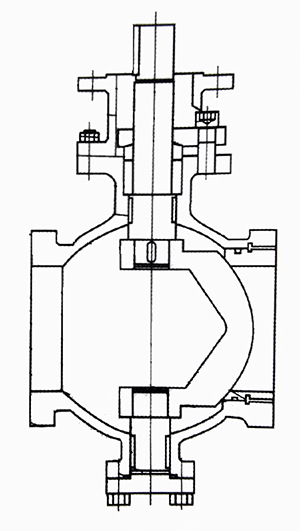

【結構示意圖】

聲明:本文中所有文字、數據、圖片均只適用于參考,性能參數、結構尺寸參數、價格等詳情,請聯系我們,電話:021-59170722!
