Z45X、SZ45X、RVCX、RVHX彈性座軟密封閘閥

產品用途】

Z45X彈性座軟密封閘閥廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

【閥門特點】

1、平底式閥座，不出現污物堆積，使彈性座軟密封閘閥的密封更可靠；

2、閥瓣整體包丁腈橡膠；

3、閥門內件采用耐腐蝕不生銹鋼和銅合金材料，可用于污水系統適應較惡劣的工作環境；

4、體積小，重量輕，便于安裝和維修；

5、閥桿采用三道O型環密封，大大減少了開關時的磨擦阻力，開關輕巧不漏水。

【性能參數】

軟密封閘閥型號 Z45X-10 Z45X-16
工作壓力(MPa) 1.0 1.6
適用溫度(℃) ≤80
適用介質 水
材料 閥體、閥蓋 灰鑄鐵
閘板 鑄鐵包橡膠
閥桿 不銹鋼
密封面 閥體：本體，閘板：橡膠
填料 丁腈橡膠
【主要外形尺寸】
公稱通徑 外形尺寸和連接尺寸
L D D1 D2 b-f Z-d 地下閘閥A 地下閘閥A H D0
Z45X/RVCX-10 SZ45X/RVHX-10
40 165 145 110 85 18-3 4-18 65 32 300 180
50 180 160 125 100 20-3 4-18 65 32 345 180
65 195 180 145 120 20-3 4-18 65 32 376 180
80 210 196 160 135 22-3 4-18 65 32 417 200
100 230 215 180 155 22-3 8-18 65 32 460 200
125 255 245 210 185 24-3 8-18 65 32 525 240
150 280 280 240 210 24-3 8-23 65 32 567 240
200 330 335 295 265 26-3 8-23 65 32 705 320
250 380 390 350 320 28-3 12-23 65 32 800 320
300 420 440 400 368 28-4 12-23 65 32 886 400
350 450 500 460 428 30-4 16-23 70 48 968 400
400 480 565 515 482 32-4 16-25 70 48 1090 500
450 510 615 565 532 32-4 20-25 70 48 1175 500
500 540 670 620 585 34-4 20-25 70 48 1414 720
600 600 780 725 685 36-5 20-30 70 48 1593 720

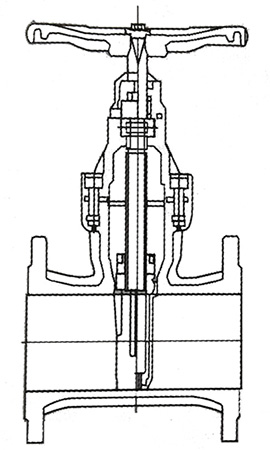

【結構示意圖】

聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-59170722!
