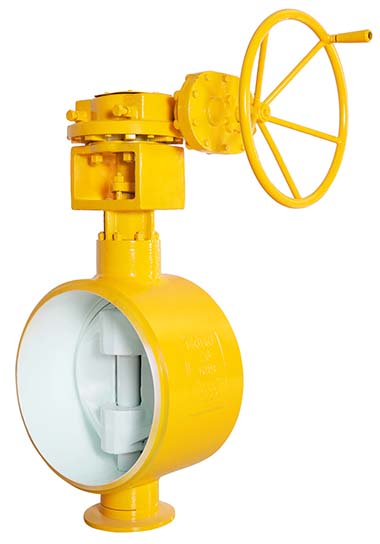

【產品用途】
D63H、D363H、D663H、D963H型 PN10~PN100三偏心焊接硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤400℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
【公稱通徑】
主要有：dn80、dn100、dn125、dn150、dn200、dn250、dn300、dn350、dn400、dn450、dn500、dn600、dn700、dn800、dn900、dn1000、dn1200、dn1400、dn1600、dn1800、dn2000、dn2200、dn2400、dn2600、dn2800、dn3000。
【產品特點】
1、三向偏心的獨特設計使密封面之間無摩擦傳動，延長了閥門使用壽命。
2、由扭矩產生彈性密封。
3、巧妙的楔形設計使閥門有越關越緊的自動密封功能，密封面之間具有補償性、零泄漏。
4、體積小、重量輕、操作輕巧、便于安裝、連接可靠。
5、可根據用戶要求配置氣動、電動裝置，滿足遙控和程控的需要。
6、更換零件材質可適用于各種介質，并可進行襯里防腐(襯F46、GXPP、PO等)。
【執行標準】
設計規范： GB/T 12238 API609
結構長度： GB/T 12221 API609 ASME B16.10
法蘭連接： GB/T 9113 API609 ASME B16.5 ISO5752
試驗與檢驗：GB/T 13927 API598

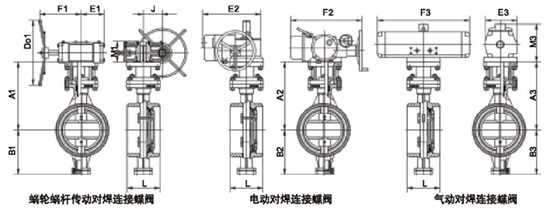

【結構示意圖】
【性能參數】
| 三偏心焊接硬密封蝶閥型號 | D363H-10
D363H-16
D363H-25
D363H-40
D363H-64
D363H-100 | D663H-10
D663H-16
D663H-25
D663H-40
D663H-64
D663H-100 | D963H-10
D963H-16
D963H-25
D963H-40
D963H-64
D963H-100 |
| 工作壓力(MPa) | 0.6~10.0 (PN6-PN100) |
| 適用溫度(℃) | ≤400℃ |
| 適用介質 | 水、油、氣、醋酸類、硝酸類等其他介質 |
| 材料 | 閥體 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
| 蝶板 | WCB CF8 CF8 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel |
| 閥桿 | 2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel |
| 密封面 | SS+柔性石墨 不銹鋼司太立合金 碳化鎢 鎳合金 Monel |
| 填料 | 柔性石墨 PTFE |

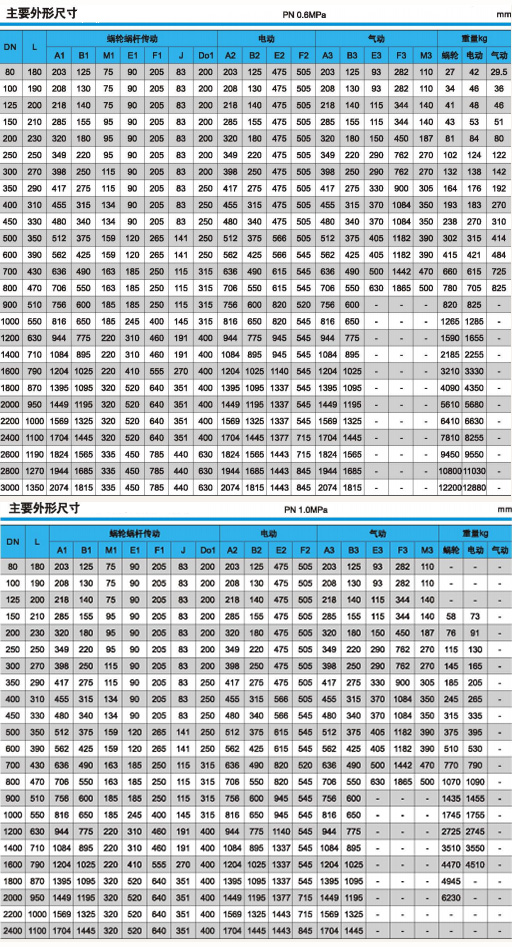

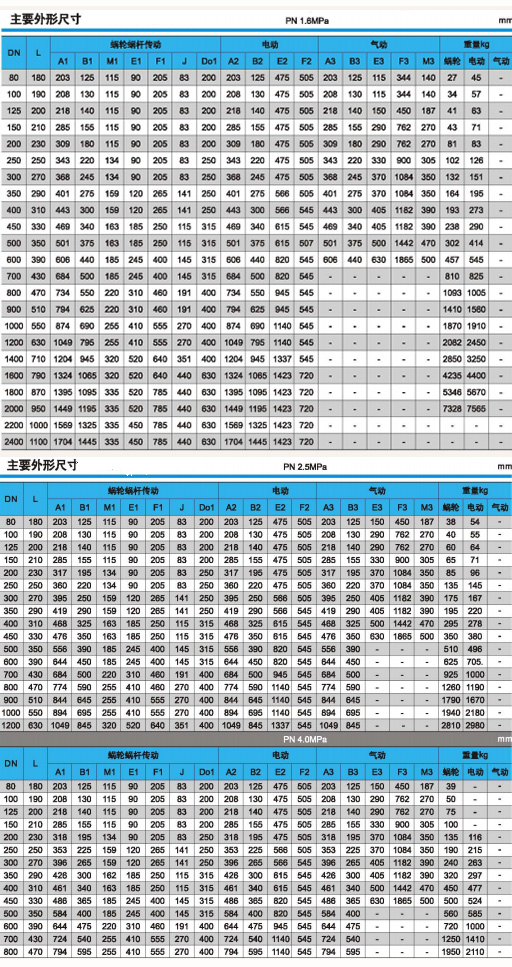

【外形尺寸和重量】
注釋：1、閥門的結構長度按照ISO5752的14系列。2、焊接端坡口按GB/T12224的規定。
聲明：本文中所有文字、數據、圖片均只適用于參考，性能參數、結構尺寸參數、三偏心焊接硬密封蝶閥價格等詳情，請聯系我們，電話：021-59170722!
