D71X、D371X/F、D671X/F、D971X/F中線對夾蝶閥

【產品用途】

D71X、D371X、D671X、D971X型中線對夾式蝶閥公稱壓力≤1.6MPa的食品、制藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

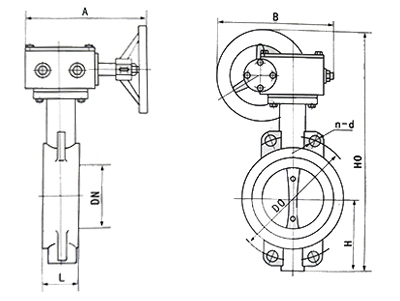

【結構示意圖】

【閥門型號】

常見的中線對夾式蝶閥型號有:d71x、d371x-10、d371x-16、d371x-25、d371f-10、d371f-16、d671x-6、d671x-10、d671x-16、d671f-10、d671f-16、d971x-6、d971x-10、d971x-16、d971f-10、d971f-16等。

【產品特點】

1、結構簡單緊湊、小型輕便,容易拆裝及維修,并可在任意位置安裝。

2、90°回轉,啟閉迅速。

3、由扭矩產生彈性密封,密封可靠。

4、選擇不同零部件材質,可適用于多種介質。

【執行標準】

設計規范: GB/T 12238

結構長度: GB/T 12221

法蘭連接: GB/T 9113

試驗與檢驗:GB/T 13927

【性能參數】

工作壓力(MPa) 1.0~1.6 (PN10-PN16)
適用溫度(℃) ≤180℃
適用介質 空氣、水、蒸氣、煤氣、油品等
材料 閥體 鑄鐵 球鐵 碳鋼 不銹鋼 鋁合金
蝶板 球鐵 碳鋼 不銹鋼 鋁合金
鑄鐵 2Cr13 F304 F316
閥桿 橡膠 NBR EPDM PTFE
密封面 填料柔性石墨 PTFE

【外形尺寸】

DN L H H0 A B
50 43 63 306 180 200
65 46 70 321 180 200
80 46 83 346 180 200
100 52 105 387 180 200
125 56 115 411 180 200
150 56 137 447 270 280
200 60 164 572 270 280
250 68 206 646 270 280
300 78 230 738 380 420
350 78 248 761 380 420
400 102 289 877 450 470
450 114 320 938 480 490
500 127 343 993 480 490
650 154 413 1131 480 490
700 165 478 1476 640 660
800 190 525 1533 640 660
900 203 585 1655 750 860
1000 216 640 1765 850 900
1200 254 755 1995 850 900

聲明:本文中所有文字、數據、圖片均只適用于參考,性能參數、結構尺寸參數、液動蝶閥價格等詳情,請聯系我們,電話:021-59170722!
